產品介紹
機械尺寸
| Structure 結構形式 | Table-Moving Type 床台移動式 |
Moving Column Type 動柱式 |
|||||
|---|---|---|---|---|---|---|---|
| Specifications 機械規格 |

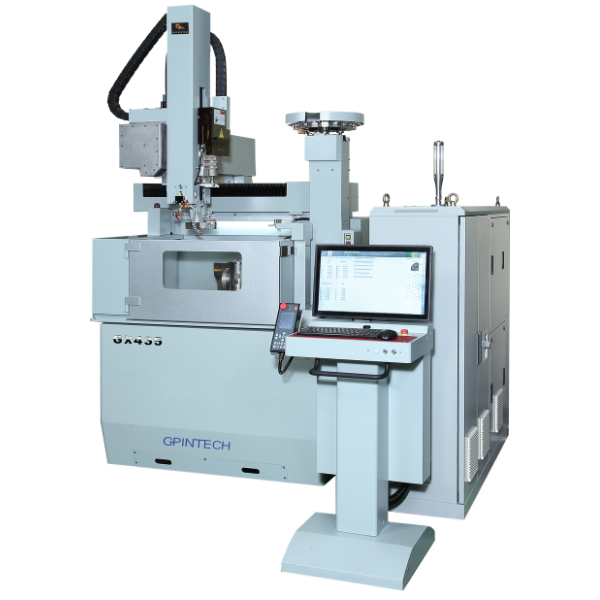

Model 型別 | GX400 | GX435 | GX645 | GX1060 | ||
| Table travel (X / Y / W) 機台行程 |
X | mm(inch) | 400(16) | 400(16) | 400(16) | 1000(80) | |
| Y | 300(12) | 300(12) | 300(12) | 600(24) | |||
| W | 345(14) | 500(20) | 500(20) | 500(20) | |||
| Guide travel (Z) 主軸輔助行程 |
mm(inch) | 200(8) | 500(20) | 500(20) | 500(20) | ||
| Manual guide travel (Z2) 手動眼模導座行程 |
mm(inch) | 150(6) | — | — | — | ||
| Max. workpiece dimensions (W×D) 最大工件尺寸 |
mm(inch) | 915×385 (36×15) |
800×665 (32×26) |
870×750 (34×30) |
1290×950 (51×37) |
||
| Guide (30 mm) to work table 標準眼模至台面距離 |
mm(inch) | 5–355 (0.2–14) |
25–525 (1–20.6) |
25–525 (1–20.6) |
25–525 (1–20.6) |
||
| Max. workpiece weight 最大工件重量 |
kg | 450 | 500 | 690 | 1600 | ||
| Table size (W×D) 台面尺寸 |
mm(inch) | 600×300 (24×12) |
600×320 (24×13) |
650×450 (25.6×18) |
1050×650 (41×25.6) |
||
| Machine weight 機械淨重 |
kg | 1200 | 1500 | 2000 | 3000 | ||
| Filter 過濾系統 |
Tank capacity 容量 |
L | 120 | 360 | 120 | 180 | |
| Filter density 過濾密度 |
μm | 10 | 10 | 10 | 10 | ||
| Filter elements 濾心重量 |
Pc | 2 | 2 | 2 | 2 | ||
| Generator 電源箱（標準） |
Max. working current 最大加工電流 |
A | 120 | 120 | 120 | 120 | |
| Overall power consumption 電源容量 |
KVA | 10 | 6 | 10 | 10 | ||
| Weight 淨重 |
kg | 370 | 370 | 370 | 370 | ||
