| Structure 結構形式 | Table-Moving Type 床台移動式 |
|||||
|---|---|---|---|---|---|---|
| Specifications 機械規格 |

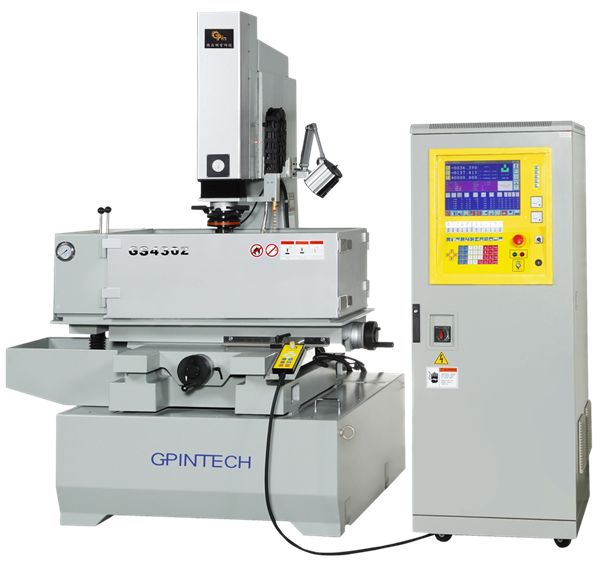

Model 型別 | GS430Z | GS550Z | GS755Z | ||
| Table travel 機台行程 |
X | mm(inch) | 400(16) | 500(20) | 700(28) | |
| Y | 300(12) | 400(16) | 550(22) | |||
| Z | 180(7) | 200(8) | 250(10) | |||
| Second spindle travel 主軸輔助行程 |
mm(inch) | 250(10) | 300(12) | 300(12) | ||
| Max. workpiece dimensions (W×D) 最大工件尺寸 |
mm(inch) | 945×510 (37×20) |
1100×630 (44×25) |
1630×950 (40×28) |
||
| Max. filling height of dielectric tank 最大浸油高度 |
mm(inch) | 215(8.6) | 260(10.4) | 385(14) | ||
| Distance from chuck to table 標準夾頭端面至台面距離 |
mm(inch) | 20–450 (0.8–17) |
100–600 (4–23) |
190–740 (5–19) |
||
| Max. workpiece weight 最大工件重量 |
kg | 550 | 1350 | 2000 | ||
| Max. electrode weight 最大電極重量 |
kg | 120 | 220 | 250 | ||
| Table size (W×D) 台面尺寸 |
mm(inch) | 650×350 (26×14) |
800×450 (32×18) |
1100×600 (34×18) |
||
| Machine weight 機械淨重 |
kg | 1200 | 1950 | 3100 | ||
| Filter 過濾系統 |
Tank capacity 容量 |
L | 380 | 520 | 1120 | |
| Filter density 過濾密度 |
μm | 20 | 20 | 20 | ||
| Filter elements 濾心數量 |
Pc | 3 | 3 | 4 | ||
| Generator 電源箱（標準） |
Max. working current 最大加工電流 |
A | 60 | 60 | 90 | |
| Overall power consumption 電源容量 |
KVA | 6 | 6 | 10 | ||
| Weight 淨重 |
kg | 320 | 320 | 350 | ||
