細孔放電加工機

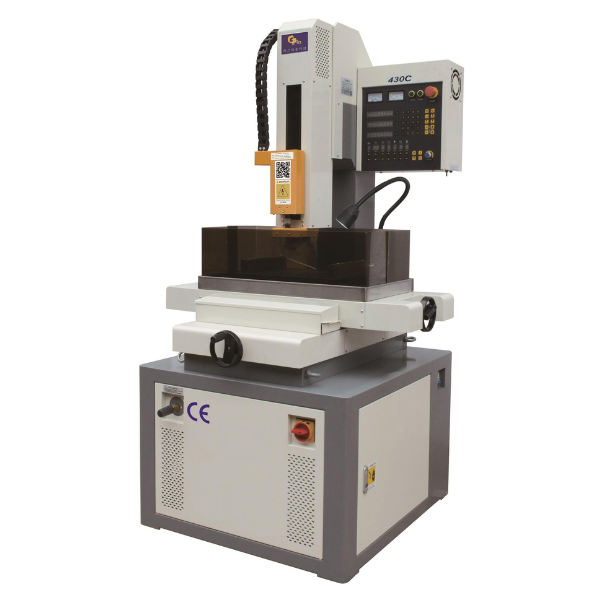

平軌機型 GD-430C

Name: 平軌機型 GD-430C
SKU: 69

介紹

CNC細孔放電加工機，可配合不同客戶加工需求作操作介面軟體研發修改配合，在細孔放電加工之操作功能及機台特性方面已有高超專業運用知識，達到加工孔徑、垂直度準確,可加工孔徑0.2－3.0mm之導電材料，經實測最小可加工孔徑達0.15mm，已經突破許多加工限制，並在超硬合鋼金、球面、斜面等工作物皆可加工。

加入詢問單 (0)

全智能細孔放電加工機

機械尺寸 (Machine unit)

參數 Parameter Model 型號		GD430	GD435	GD640	GD850	GD1063	GD1280
Travel X・Y行程	mm	400*300	450*350	600*400	800*500	1000*630	1200*800
Machine head travel 機頭行程	mm	280	280	280	280	280	280
Spindle servo travel 主軸伺服行程	mm	380	380	380	380	380	380
Max. speed of spindle 主軸最大調節速度	mm/min	1200	1500	1500	1500	1500	1500
worktable size 工作台尺寸	mm	440*320	550*400	700*450	1140*650	1350*760	1650*990
Distance between guide and worktable 導向器與工作台最大距離	mm	300	300	300	300	300	300
Max. Worktable load 最大工作物荷重	kg	300	380	380	800	1000	2000
Overal dimension of machine(WLH) 主機外形尺寸	mm	100010002000	120010002100	140012002100	180016002100	210018002100	260024002100
Machine weight 整機重量	kg	700	860	960	1600	2800	4000

不同系列配置表 (Configuration for different series)

參數 Parameter Model 型號		A 系列 (A series)	B 系列 (B series)	C 系列 (C series)	M 系列 (M series)	S 系列 (S series)	P 系列 (P series)
Max. working liquid pressure 最大工作液壓力	Mpa	12	12	8	8	8	12
Electrode diameter 裝夾電極範圍	mm	φ0.15-φ3.0	φ0.2-φ3.0	φ0.3-φ3.0	φ0.3-φ3.0	φ0.3-φ3.0	φ0.3-φ3.0
Digital display 數顯方式		三軸 3-axis	三軸 3-axis	三軸 3-axis	三軸 3-axis	二軸 2-axis	三軸 3-axis
Swivel head rotation speed 旋轉頭轉速	rpm	0~200 可調 adjustable	0~200 可調 adjustable	0~200 可調 adjustable	0~200 可調 adjustable	0~200 可調 adjustable	0~200 可調 adjustable
Max. working current 最大加工電流	A	30	30	30	30	30	30
Max. Input power 輸入最大功率	kW	4.0	4.0	4.0	4.0	4.0	4.5
Power supply 電源輸入方式	V/Hz	3-phase 220/60	220/60	220/60	220/60	220/60	220/60
Precision 3-jaw chuck 精密三爪夾頭		○	○	◐	●	●	○
Precision self-locking drill chuck 精密自鎖夾頭		●	●	●	◐	◐	●
Electrode tube 電極管	φ0.5／100支 φ1.0／100支	●	●	●	●	●	●
Guide 導向器	φ0.5／1個 φ1.0／1個	●	●	●	●	●	●
Tool kit(one) 專用工具箱1個		●	●	●	●	●	●
Tools(one set) 隨機工具1套		●	●	●	●	●	●
LED lamp(one) LED工作燈1盞		●	●	●	●	●	●
Parallel block(one set) 平行墊塊1組		●	●	●	●	●	●
Ion purification system 離子淨化系統		◐	◐	◐	○	○	◐
Recycle purification system 循環淨化系統		◐	◐	◐	○	○	◐
Water baffle 擋水罩		●	●	●	●	●	●
Electrical plunger pump 電動柱塞泵		●	◐	●	●	●	◐
Pneumatic high pressure pump 氣動高壓泵		●	●	○	○	○	●
External water spray device 外沖水裝置		◐	◐	◐	○	○	●
Z-axis motor device Z軸電動升降		●	●	●	●	○	●

控制器不同處 (Controller differences)

顯示方式 Display method	LED	LED(LCD)	LED(LCD)	LCD	LED	Monitor
Auto up Copper 自動抬刀	●	●	●	○	○	●
Fixed depth function 定深功能	●	●	●	○	○	●
Copper tube Compensation 電極修復	●	●	●	○	○	●
Surface protection 表面防護	●	●	●	○	○	●
Data base 材料數據庫	●	●	●	●	○	●

註：● 標準配置，◐ 選擇配置，○ 沒有配置，由於技術不斷進步，以上參數及配置可能會更新。
Note: ● Standard, ◐ Optional, ○ Not equipped. With further development of technology, the above parameters may be updated.
