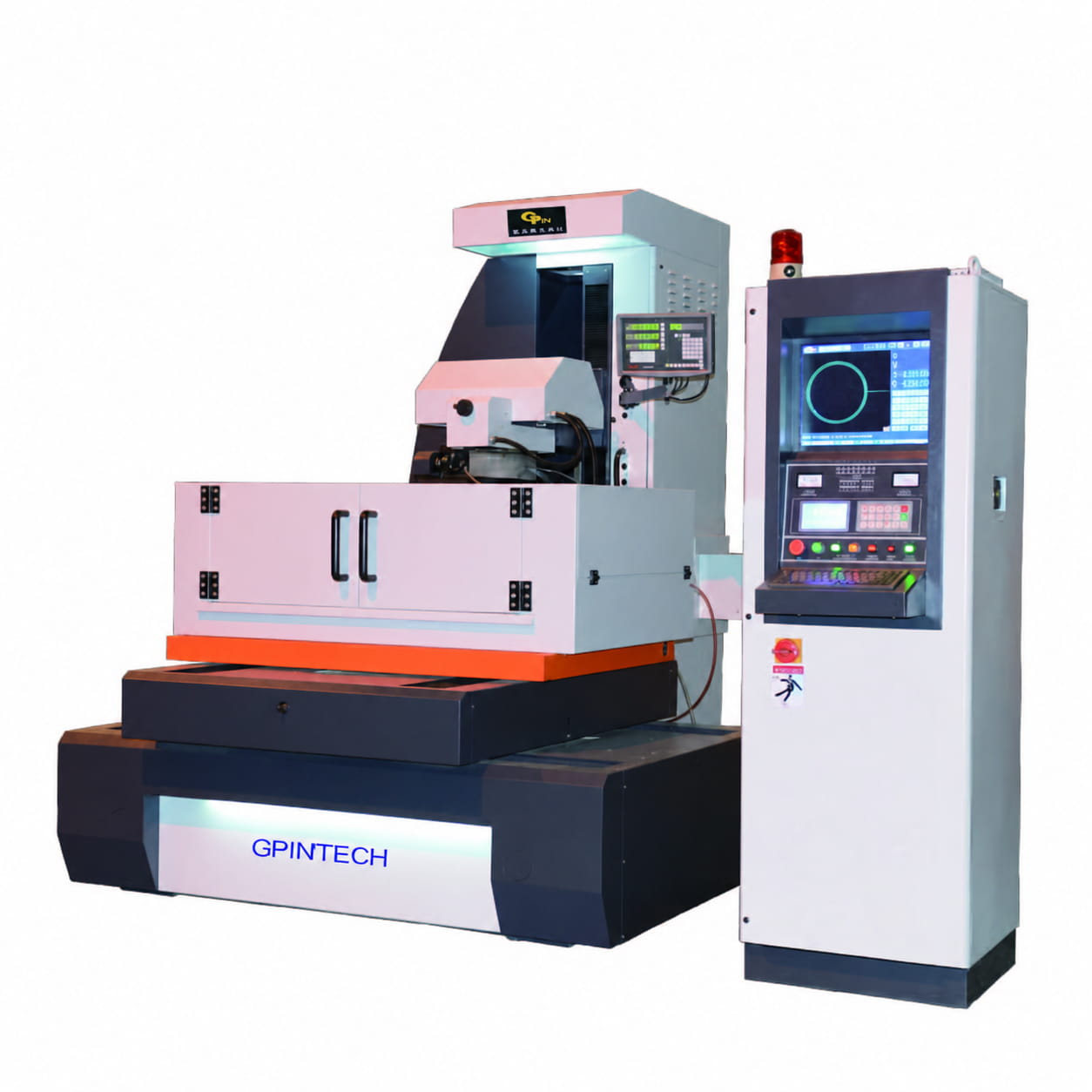

GPD大錐度型系列

特點: 智慧型電極絲張力追蹤系統採交流伺服器系統處理; 無需導絲器,眼膜實現30000mm大面積60度大錐度連續多次切割加工Ra≦1.2um; 30度斜頂孔200mm大厚度多次切割,上中下尺寸精度0.02mm; 60度八方橫向對邊尺寸誤差≦0.03mm

機械尺寸

規　格 SPECIFICATIONS SERIES NO. 型　別		GPD540	GPD635	GPD863	GPD1080
Work tank (W×D×H) 工作水槽	mm	910×600×400	1010×680×400	1230×820×400	1410×1010×400
Work table size (X×Y) 工作台面積	mm	910×600	1010×680	1220×795	1410×1010
Work table travel (X×Y) 工作台行程	mm	500×400	630×500	800×630	1000×800
Max. work-piece thickness 最大加工件厚度	mm	300	400	400	400
Max. cutting taper (Degree/mm) 最大切割斜度	°/mm	±30°/40	±30°/40	±30°/40	±30°/40
Max. work-piece size (D×W×H) 最大加工件尺寸	mm	400×500×300	500×630×400	630×800×400	800×1000×400
Max. work-piece weight 最大加工件重量	kgs	400	800	1200	2000
The wire bobbin travel 最大滾絲輪行程	mm	250	250	250	250
Dia. of molybdenum wire 電極鉬絲直徑	mm	φ0.1～φ0.20	φ0.1～φ0.20	φ0.1～φ0.20	φ0.1～φ0.20
External dimensions (W×D×H) 外型尺寸	mm	1680×1300×1760	1840×1500×1980	2100×1750×1980	2660×2150×1980
Packing dimensions (W×D×H) 包裝箱外形尺寸	mm	1950×1500×2300	2120×1760×2550	2400×1980×2550	2780×2280×2550
Net weight 淨重	kgs	1900	2900	3900	4900
